1.UOE Forming - ה'פתרון הקלאסי' לצינורות פלדה של צינורות צינורות גדולים-
UOE(U-ing → O-ing → Expanding) הוא אחד מתהליכי היצירה הנפוצים ביותר בצינורות מרותכים-בקוטר ועבים-עבים כיום. המאפיין הגדול ביותר שלו הוא דיוק דפוס גבוה ועגולות טובה, והוא מתאים במיוחד לסביבת לחץ גבוה וחוזק גבוה.
זרימת תהליך:
הטבעה בצורת U - → O- בצורת סלילים → ריתוך פנימי וחיצוני → טיפול הרחבת → גודל → בדיקה.
יתרונות:
- לגוף הצינור חוזק גבוה ודיוק ממדי טוב.
- הלחץ השיורי קטן, מה שמועיל להובלה בלחץ גבוה.
- בשימוש נרחב בצינורות נפט וגז למרחקים-(API 5L)
היקף היישום:
צינורות תפר ישרים-בעלי-קוטר עבים-עבים-מתאימים לפלדות צנרת בדרגה גבוהה- כגון X60, X70 ו-X80.
2.JCOE יצירת-תהליך גמיש ביותר של צינור מרותך ישר
JCOE היא שיטת דפוס דחיסה שלב-אחר-שפותחה על בסיס UOE, שהיא גמישה יותר באמצעות יציקה מרובה של "J → C → O".
מאפייני תהליך:
- לוח הפלדה מכופף לצורת J-, C-ואז מגולגל לצורת O-.
- מתאים להזמנות עם אצווה קטנה, מפרטים מרובים ועובי מיוחד.
- תהליך הרחבה (E) משפר את העגלגלות ואת היציבות הממדית.
יתרונות:
- גמישות גבוהה, מתאים לעובי דופן שונים וקליבר בינוני וגדול.
- בעל יכולת הסתגלות חזקה יותר לחומרי גלם של לוחות פלדה.
- יציבות ריתוך, משמשת לעתים קרובות בצינורות מבניים, צינורות לחץ, פרויקטי מים עירוניים.
סטנדרטים ישימים:
GB/T 9711, API 5L, EN 10219 וכו'.
3. צינור מרותך אורכי (RW/LSAW)-הנפוץ והנפוץ ביותר.
ניתן לחלק צינורות מרותכים ישרים לשתי קטגוריות:

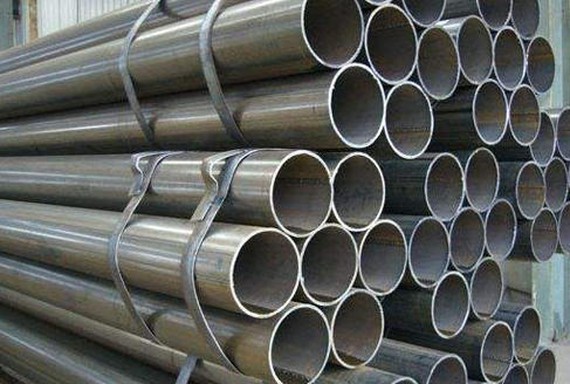

(1) צינור מרותך ERW בתדר גבוה (פחות או שווה ל-26 אינץ')
עם יעילות ייצור גבוהה ועלות נמוכה, זהו הסוג הנפוץ ביותר של צינור הפליטה בבנייה, במכונות ובמכוניות.
יתרונות:
- תפר הריתוך נוצר במהירות ומרותך באופן שווה.
- מראה טוב ודיוק גבוה.
- מתאים לצינורות פלדה דקים-בקירות ובינוניים-עוביים
בַּקָשָׁה:
- מבנה מבנה
- הובלת נוזלים-נמוכים (כגון אספקת מים וניקוז)
- תמיכת מבנה פלדה, פיגומים
(2) צינור מרותך בקשת אורכי שקוע LSAW (קוטר גדול)
קרוב יותר ל-UOE/JCOE, משמש בעיקר להובלת לחץ.
יתרונות:
- ביצועי ריתוך חזקים ואיכות יציבה.
- קליבר גדול ומגוון רחב של עובי דופן
- בשימוש נפוץ בהובלת נפט וגז, מבנים ימיים וגשרים.
4. צינור מרותך ספירלי (SSAW)-הצינור היעיל ביותר- בקוטר גדול.
שיטת הפיתול של צינור ספירלה היא לסלסל את רצועת הפלדה לצורת ספירלה בזווית מסוימת ולרתך אותה, אשר מתאימה לייצור רציף של צינורות פלדה גדולים בגודל-.
יתרונות:
- הוא יכול לייצר צינורות פלדה- גדולים וסופר-ארוכים.
- עלות נמוכה ושיעור ניצול חומרים גבוה.
- מהירות ייצור מהירה.
לֹא מַסְפִּיק:
- לריתוך הארוך יותר יש השפעה קלה על כושר הנשיאה.
- נעשה בו שימוש לעתים רחוקות בסצנות-בלחץ גבוה ו-גבוהה.
יישום אופייני:
- הנדסת אספקת מים וניקוז עירונית.
- צינור עבור יסוד כלונסאות.
- מערכת שינוע בלחץ נמוך.
